Бесшовные котельные трубы из углеродистой стали ASTM A192/ASME SA192 обеспечивают значительное давление и минимальную толщину котла и пароперегревателя из углеродистой стали. Обычно он используется для изготовления безжалостных котлов (рабочее давление не более 9,8 МПа, а значительная температура составляет от 450 ℃ до 650 ℃), трубной коробки с поверхностью нагрева, экономайзера, пароперегревателя, подогревателя, водяной стенки котла и паровой трубы. Бесшовные котельные трубы отличаются высоким пределом текучести, высокой прочностью на разрыв и высоким удлинением. Давление, необходимое для достижения сопротивления, гарантируется очень гладким внутренним материалом.
ASTM A192 Типы труб | Внешний диаметр | Толщина стенки | Длина | Приложения |
Котельные трубы SA 192 (нестандартные размеры) | 1/2' НБ - 60' НБ | Щ 5 / Щ 10 / Щ 40 / Щ 80 / Щ 160 | Обычай | Для бесшовных труб котлов и пароперегревателей из углеродистой стали, работающих при высоком давлении. |
Трубка SA192 (в наличии + нестандартные размеры) | 1/2' НБ - 24' НБ | Согласно требованию | Обычай | Для бесшовных труб котлов и пароперегревателей из углеродистой стали, работающих при высоком давлении. |
Трубный эквивалент ASTM A192
Стандарт: АСТМ А192, АСМЭ СА192 |
Материал: SA192 |
Химический состав
Стандартный | Оценка | Химический состав (%) | |||||||||
C | Си | Мин. | P | S | Cr | Мо | Cu | Ни | V | ||
АСТМ А192 | А192 | 0,06-0,18 | ≤ 0,25 | 0,27-0,63 | ≤ 0,035 | ≤ 0,035 | / | / | / | / | / |
Механическое свойство
Стандартный | Оценка | Предел прочности (МПа) | Предел текучести (МПа) | Удлинение (%) |
АСТМ А192 | А192 | ≥325 | ≥180 | ≥35 |
Таблицы материалов
АСТМ | УНС НЕТ. | КОРЕЯ/ЯПОНИЯ | НЕМЕЦКИЙ | БРИТАНСКИЙ | БЕЛЬГИЙСКИЙ | ФРАНЦУЗСКИЙ | ИТАЛЬЯНСКИЙ | |||||||||||||
Символ KS/JIS | Номер KS/JIS | Ре | Тип DIN | DIN Число | Материал Число | Ре | БС Число | Оценка BS | Примечания | Тип НБН | НБН Оценка | Ре | Тип АФНОР | Номер НФ | Ре | Тип UNI | UNI-номер | Ре | ||
А 192 Бесшовные котельные трубы из C-стали для работы под высоким давлением | К01201 | СТБХ 340 / СТБ 340 | Д3563/Г3461 | (30) | ул. 35,8 | 17175 | 1.0305 | 3059 | 320 | (27)(30) | Д45 | 837 | (27) | ТУ 37С | А49-213 | (27) | С14 | 5462 | (27) | |
ASTM A192/ASME SA192 Испытание котловых труб:
Испытание на сплющивание. Одно испытание на сплющивание должно быть проведено на образцах с каждого конца двух трубок, выбранных из каждой партии.
Испытание на развальцовку. Одно испытание на развальцовку должно быть проведено на образцах с каждого конца двух трубок, выбранных из каждой партии.
Испытание на твердость. Испытания на твердость по Бринеллю или Роквеллу следует проводить на образцах из двух трубок из каждой партии.
Гидростатическое испытание. Каждая трубка должна быть подвергнута испытанию гидростатическим давлением.
Приложение:

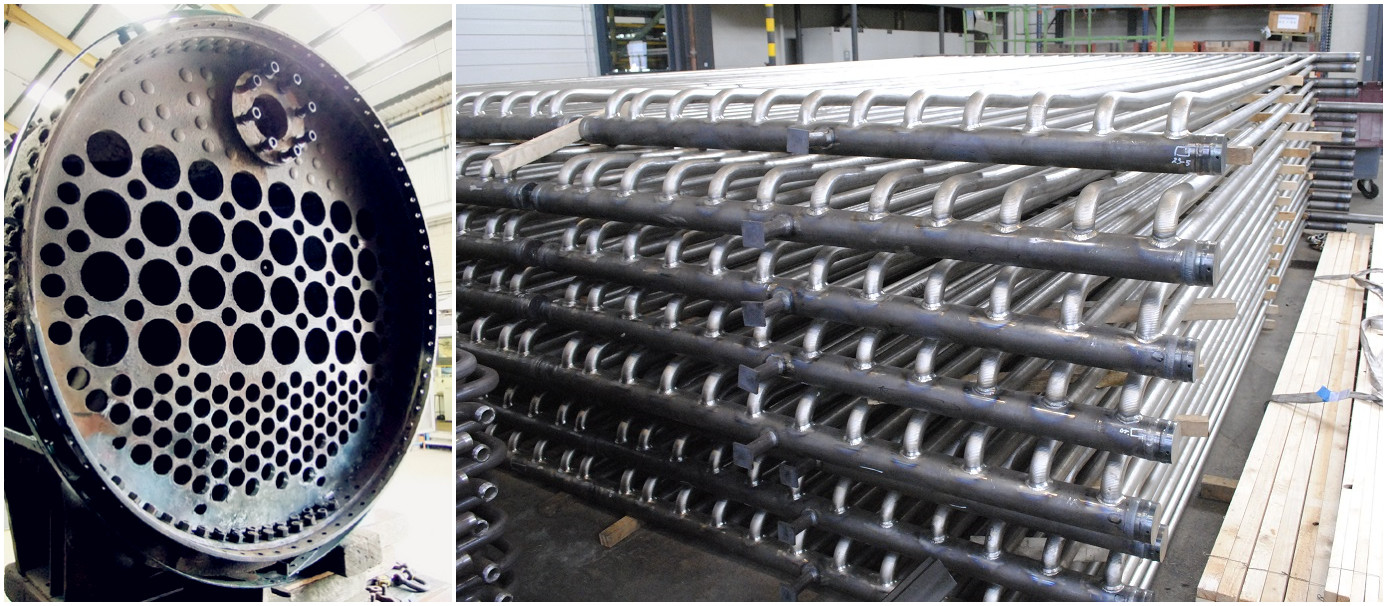

Трубы, заказанные по этой спецификации, предназначены для использования под высоким давлением: теплообменники, конденсаторы, теплообменное оборудование, аналогичные трубы, а также в качестве труб перегревателей для установок высокого давления.
Упаковка для котельных труб из углеродистой бесшовной стали ASTM A192/sa192:
а. Голая труба или черное/лаковое покрытие (по индивидуальному заказу);
б. В связках с двумя хлопчатобумажными стропами;
в. Оба конца с торцевыми протекторами;
д. Гладкий конец, скошенный конец (2 дюйма и выше со скошенными концами, угол: 30~35°).

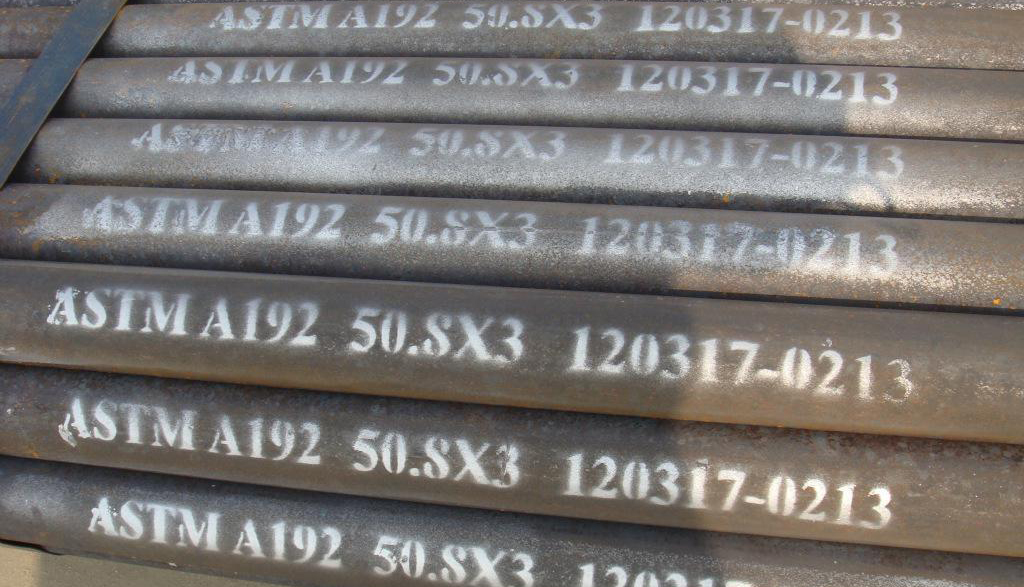

е. Маркировка.
