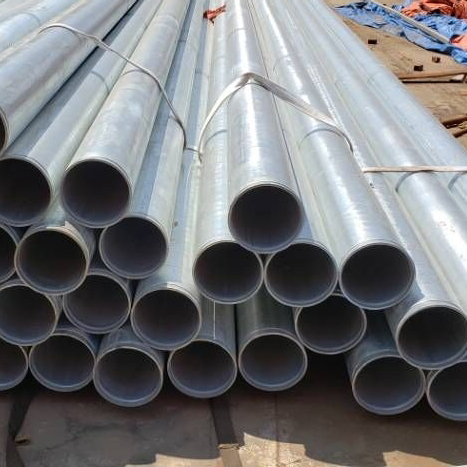

Паз трубы

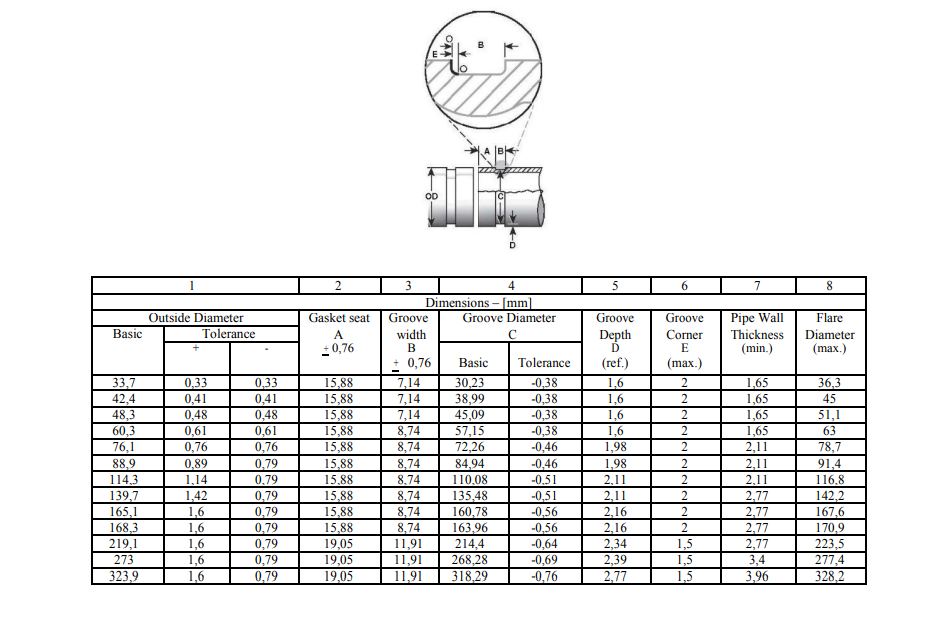

Максимально допустимые допуски для труб IPS с прямоугольными концами: Размеры от 1 до 3 (от DN25 до DN80) 0,030 дюйма (0,76 мм) Размеры от 4 до 6 (от DN100 до DN150) 0,045 дюйма (1,14 мм) Размеры от 8 до 24 (от Ду200 до Ду600) 0,060 дюйма (1,52 мм) Размеры от 26 до 42 (от Ду650 до Ду1050) 0,125 дюйма (3,18 мм)

На посадочной поверхности прокладки «А» не должно быть царапин, выступов, вмятин, выступов, отслаивающейся краски, окалины, стружек грязи, жира и ржавчины, которые могут помешать надежному уплотнению. • Диаметр канавки «C» должен быть одинаковой глубины по всей окружности трубы. • Глубина канавки «D» — это базовый размер расстояния от внешней поверхности трубы до дна канавки с учетом концентричности канавки относительно трубы. Это измерение является только справочным. Фактический размер «С» должен быть сохранен. • Минимальная толщина стенки «Т» — это минимальная толщина стенки трубы, которую следует раскатать или нарезать с канавками. • Максимально допустимый диаметр развальцовки на конце трубы измеряется по диаметру конца трубы.

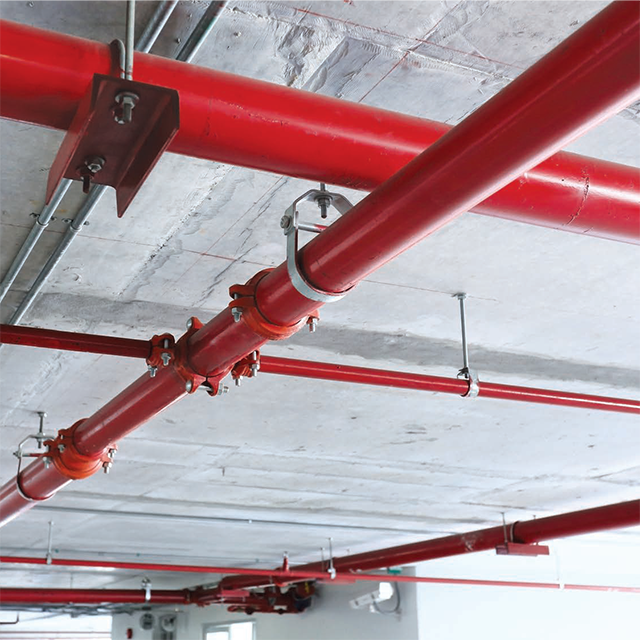

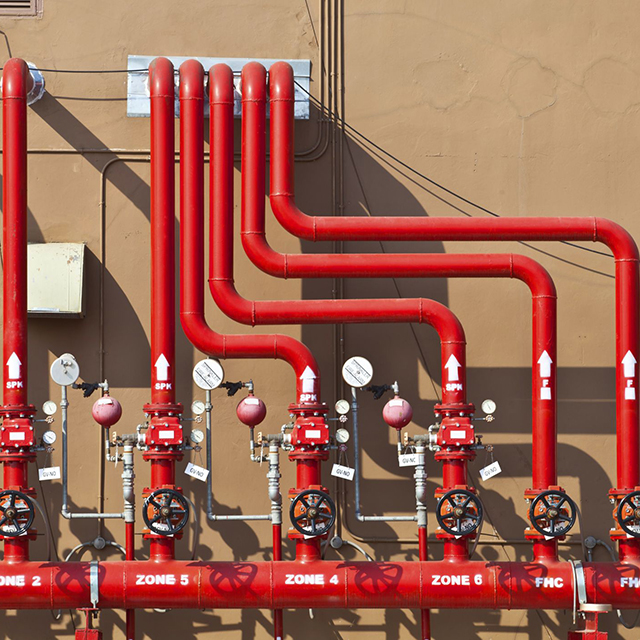

Трубы и фитинги с рифлением представляют собой экономичный и эффективный метод соединения труб в механических строительных сооружениях. Система трубопроводов с канавками соединяет вместе два конца трубы с помощью муфты, которая устанавливается в канавки на конце каждой трубы. Когда муфта собрана, соединительные шпонки входят в пазы по окружности обеих труб, обеспечивая надежное соединение. Существует два типа нарезания канавок: накатывание канавок и нарезание канавок. Для накатки канавок используется специальная машина, которая вращает конец трубы через комплект роликов, смещая металл и образуя канавку на внешней поверхности трубы. Накатывание канавок допускается только для труб, имеющих твердость HB180 или менее. Накатывание канавок можно выполнять на углеродистой стали, нержавеющей стали, меди и алюминии. Однако необходимо позаботиться о том, чтобы использовать подходящее оборудование и наборы роликов (которые могут различаться в зависимости от материала трубопровода) для создания канавки. Дополнительную информацию см. в руководстве для нарезки канавок или в инструкциях к набору роликов. При необходимости обратитесь за помощью в компанию GRINNELL. Нарезка канавок выполняется путем обтачивания трубы на токарном станке с удалением металла с наружной поверхности трубы для создания канавки. Нарезанные канавки предназначены для использования с трубами сортамента 30 и более толстостенными. См. рисунок 2. Минимальные размеры стены «T» в дюймах (мм).

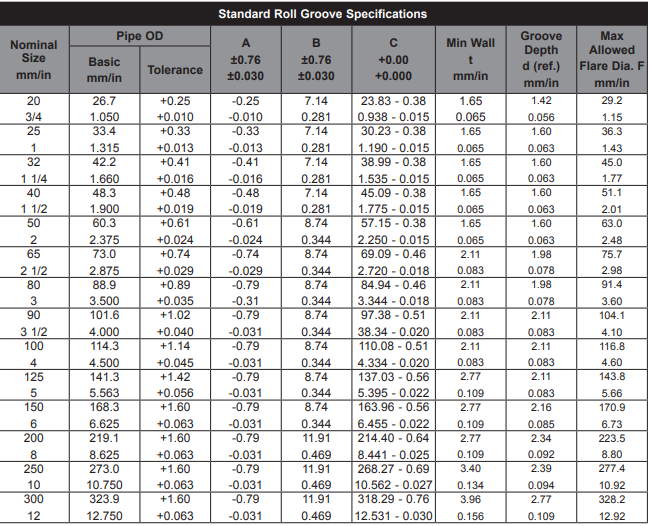

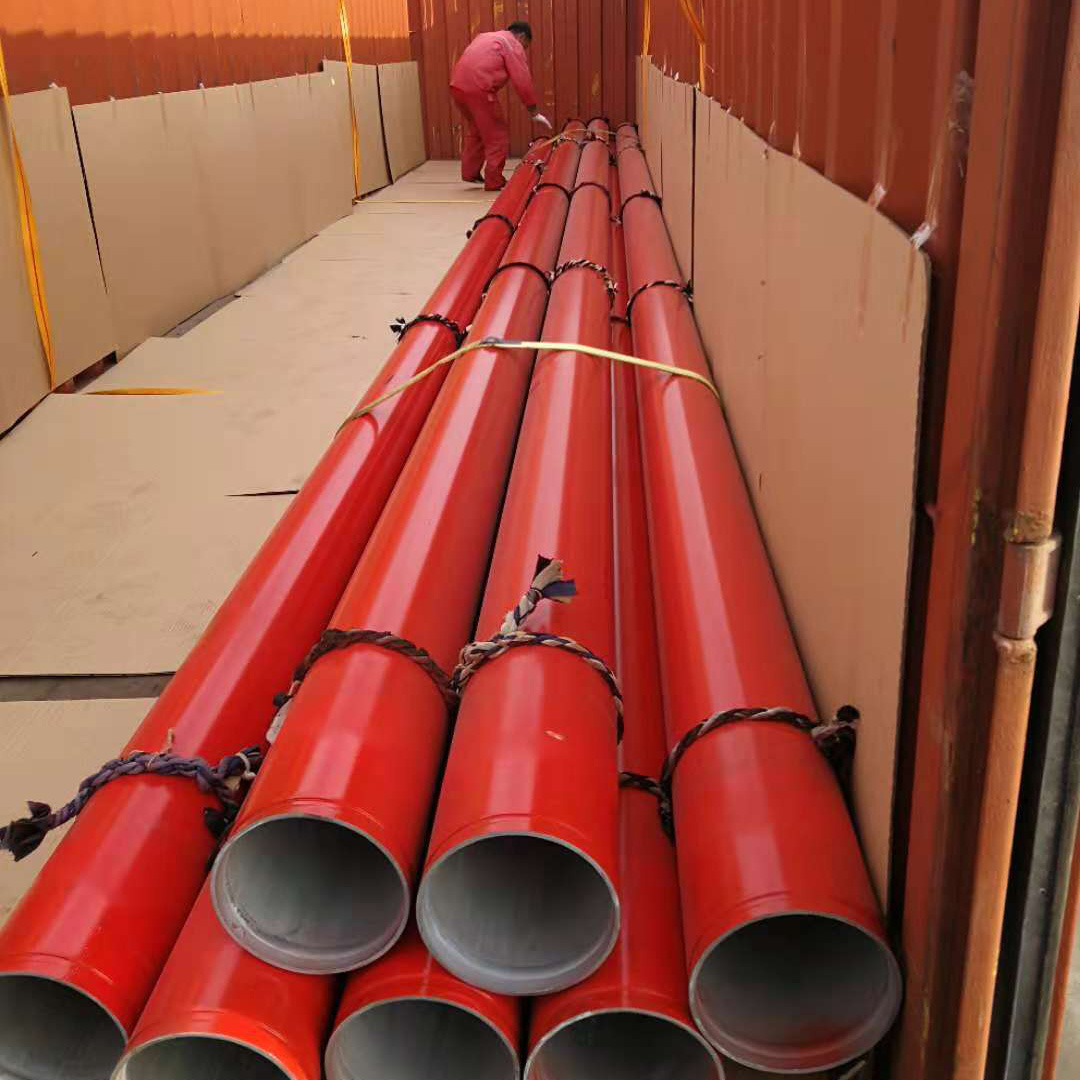

Ролл паз

Примерно в 90 процентах труб с нарезкой канавок сегодня используется технология накатки канавок из-за простоты процесса накатки канавок при сохранении оптимальных характеристик соединения. На трубе можно накатать канавки за 30–40 секунд на квадратный дюйм по сравнению с одной минутой на дюйм при использовании нарезанной канавки. Процесс накатки канавок также устраняет необходимость в смазочно-охлаждающей жидкости и хлопотах по очистке металлической стружки, которая удаляется из трубы во время процесса нарезки канавок.

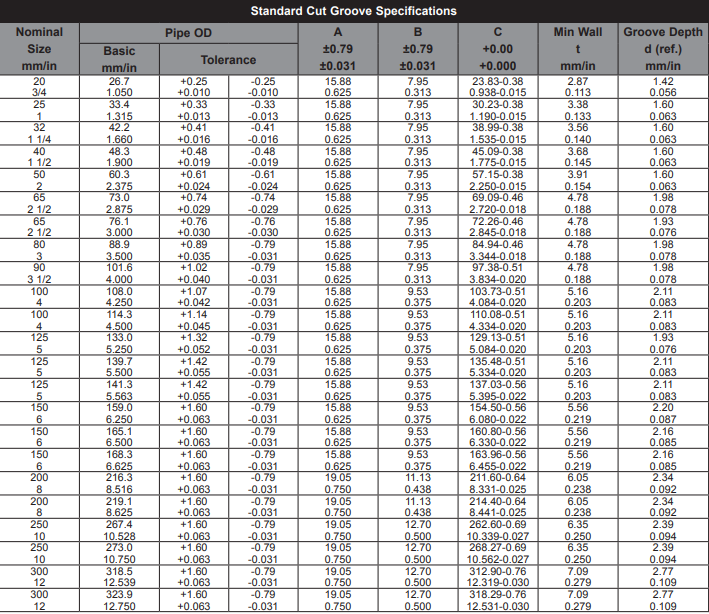

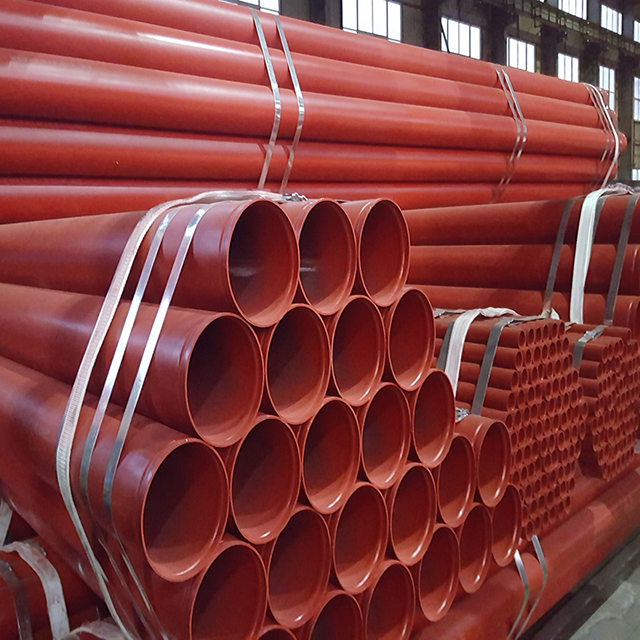

Вырезать канавку

Хотя накатывание канавок очень популярно, проверенная временем канавка оказывается очень полезной во многих ситуациях. Например, если стенка трубы имеет слишком толстую канавку, на трубе получится более надежная канавка. Или, если труба имеет внутреннюю футеровку или покрытие, рекомендуется прорезать канавки, чтобы сохранить целостность футеровки и покрытия. Даже материал трубы может определять стиль канавки, на некоторых материалах труб необходимо вырезать канавки. Нарезанные канавки обеспечивают дополнительные инженерные преимущества, обеспечивая в два раза большее внутреннее перемещение по сравнению с концами труб с накатанными канавками. Независимо от того, решите ли вы накатывать канавки или нарезать канавки, Victaulic предлагает решение для ваших потребностей в соединении труб, опираясь на 100-летнюю уверенность в инновациях. Для получения дополнительной информации о технологии рифления посетите веб-сайт Victaulic.
